游標卡尺是一種測量長度、內外徑、深度的量具。游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。主尺一般以毫米為單位，而游標上則有10、20或50個分格，根據分格的不同，游標卡尺可分為十分度游標卡尺、二十分度游標卡尺、五十分度格游標卡尺等，游標為10分度的有9mm，20分度的有19mm，50分度的有49mm。游標卡尺的主尺和游標上有兩副活動量爪，分別是內測量爪和外測量爪，內測量爪通常用來測量內徑，外測量爪通常用來測量長度和外徑。

游標卡尺主要由主尺、副尺、固定卡腳和活動卡腳等組成。

固定卡腳和主尺是一體，活動卡腳和副尺是一體，固定螺釘是用來固定副尺的。上卡腳測量內表面，下卡腳測量外表面。有的游標卡尺在主尺背面有深度尺，與活動卡腳一齊移動，可測量溝槽的深度。

圖示，系精度為0.02mm的卡尺，其主尺上的每一小格是1mm，每一大格是10 mm；副尺上是把9 mm的長度等分為10格，每小格為9/10 mm。主、副尺每格相差0.1 mm。

讀數時，先看副尺的零線指在什么地方，如在圖，副尺零線指在主尺11mm過一點，再看副尺上的哪一條刻線和主尺上的刻線垂直重合，在圖中副尺上的2和主尺上的3對齊，這說明副尺上的零線移過主尺的11mm刻度線2 x 0.10 =0.20 mm，所以測得的尺寸是11.20 mm。

使用游標卡尺前，應先將卡尺的接觸面和被測工件的表面擦干凈。測量機件外徑時，先將卡腳張開，再推動副尺，使兩卡腳與工件接觸，擰緊固定螺釘使副尺固定，然后輕輕拿出卡尺，讀數。切勿硬卡、硬拉，以免影響游標卡尺的精度和讀數的準確性。使用完畢后擦凈，放人盒內。

測量機件內徑時，將活動卡鉗向內移動，使兩卡鉗間距小于工件內徑，然后再緩慢地向內移動副游標卡尺，使兩卡鉗與工件接觸。

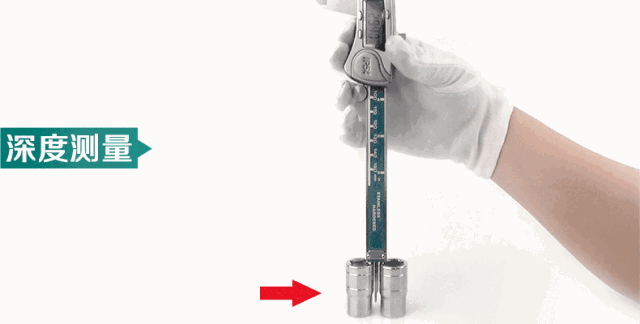

用深度游標卡尺測量機件深度時，將固定卡鉗與工件被測表面平整接觸，然后緩慢地移動副尺，使卡鉗與工件接觸。測量時用力不宜過大，以免硬壓游標卡尺而變形，影響測量精度和讀數的準確性。
